scheda tecnica moduli solari

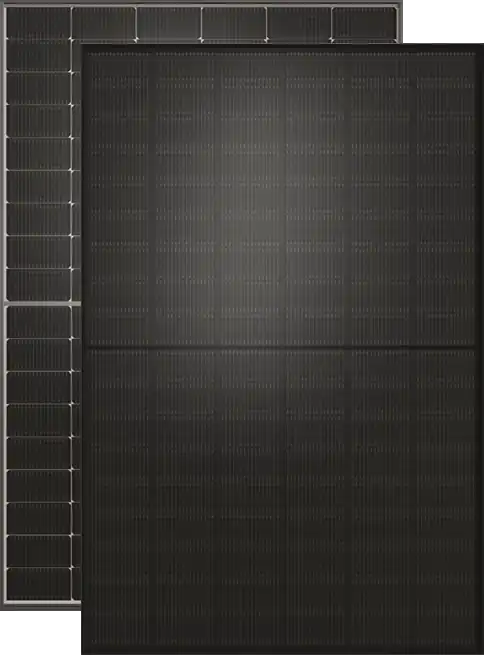

SOLARWATT Panel

vision M 5.0 black vision M 5.0 pure

Modulo Vetro-Vetro

Indistruttibili e all‘avanguardia nella producibilità

Grazie al loro design, i moduli vetro-vetro Solarwatt offrono i massimi rendimenti a lungo termine. Sono robusti e resistenti. Le semicelle TOPCon bifacciali assicurano che i moduli siano ottimizzati per la massima resa.

Le celle solari sono integrate in modo quasi indistruttibile nel composito vetro-vetro e quindi protette in modo ottimale contro tutti gli effetti atmosferici e le sollecitazioni meccaniche. Solarwatt offre perciò una garanzia di 30 anni sulle prestazioni e sulla qualità del prodotto.

scheda-tecnica-solarwatt-5.0

SOSTENIBILITÀ

Condizioni di produzione eque Assenza di lavoro forzato o minorile,  retribuzione equa e controlli regolari da parte di ispettori indipendenti

Alto contenuto di materiale riciclato  Utilizzo sostenibile grazie alla massima durata di vita e il riciclaggio alla fine del ciclo di vita del prodotto

*   Specifiche senza telaio, con telaio: < 240 kg eq CO2/modulo

Con riserva di modifiche ed errori

Questa scheda tecnica è conforme ai requisiti della norma IEC 61215-1-1 | IT

CARATTERISTICHE DEL PRODOTTO

• Potenza: da 445 Wp a 455 Wp
• Tolleranza positiva: da 0 a +3 W
• Efficienza fino al 23 %
• Semicelle N-Type TOPCon bifacciali ad  alta efficienza con taglio rettangolare
• Super Multi Busbar (SMBB) 16 Busbar per cella
• Resitenza alla ammoniaca, salsedine, grandine testato contro LeTID e PID
• Max. 12.150 / 4.200 Pa

Potenza nominale Pmax	445 Wp	450 Wp	455 Wp
Tensione nominale Vmp	33,0 V	33,2 V	33,4 V
Corrente nominale Imp	13,5 A	13,5 A	13,6 A
Tensione a vuoto VOC	39,6 V	39,8 V	40,0 V
Corrente di cortocircuito ISC	14,0 A	14,0 A	14,1 A
Efficienza del modulo	22,3 %	22,5 %	22,8 %
Potenza per m2	223 Wp	225 Wp	228 Wp

scheda-tecnica-solarwatt-5.0

CARATTERISTICHE TERMICHE   Temperatura di esercizio -40 … +85 °C Temperatura ambiente -40 … +45 °C Coefficiente di temperatura Pmax -0,29 %/K Coefficiente di temperatura VOC -0,25  %/K Coefficiente di temperatura ISC 0,05 %/K NMOT °C

IMBALLAGGIO E TRASPORTO   Moduli per palett 31 Moduli per container 806 Palett per container 26 Peso singolo pallet kg Peso pallet sovrapposti (max. 2) 1.618 kg Dimensioni del pallet (totale) L x P x A 1.800 x 1.140 x 1.250

DATI GENERALI
Tecnologia del modulo	Vetro-vetro, cornice in alluminio,  nero (style, black) o argento (pure)
Copertura Incapsulazione Materiale del retro	Vetro temperato solare con finitura antiriflesso, 2 mm Celle solari in incapsulamento POE Vetro temperato stampato in bianco (pure) o nero (black) solo tra gli spazi tra le celle, 2 mm
Celle solari	Celle in silicio TOPCon monocristallino, bifacciale ad alta efficienza, 16 SMBB
Dimensioni delle celle	x 94 mm
x P x A / Peso	1.762±2 x 1.134±2 x 35±0,3 mm / 24,8 kg
Tecnica di  collegamento	Cavi 2x 1,2 m / 4 mm² connettori Stäubli Electrical MC4 Evo 2
Diodi di bypass	3
Tensione di sistema max.	1.500 V
Classe di protezione	IP68
Classe di isolamento	(norma IEC 61140)
Resistenza al fuoco	Classe di reazione al fuoco: A (norma IEC 61730/UL 790), Classe 1 (UNI 9177) BROOF (t1) (norma EN13501-5)
Resistenza al carico	Testato con sovraccarico fino a 12.150 Pa (sovraccarico 8.100 Pa sec. IEC 61215) Testato con carico di depressione fino a 4.200 Pa (carico di depressione 2.800 Pa sec. IEC 61215)
Certificazioni	IEC 61215 (incl. LeTID) | IEC 61730 |  PID IEC TS 62804 | IEC 61701 | IEC 62716 classe di resistenza alla grandine HW 3
